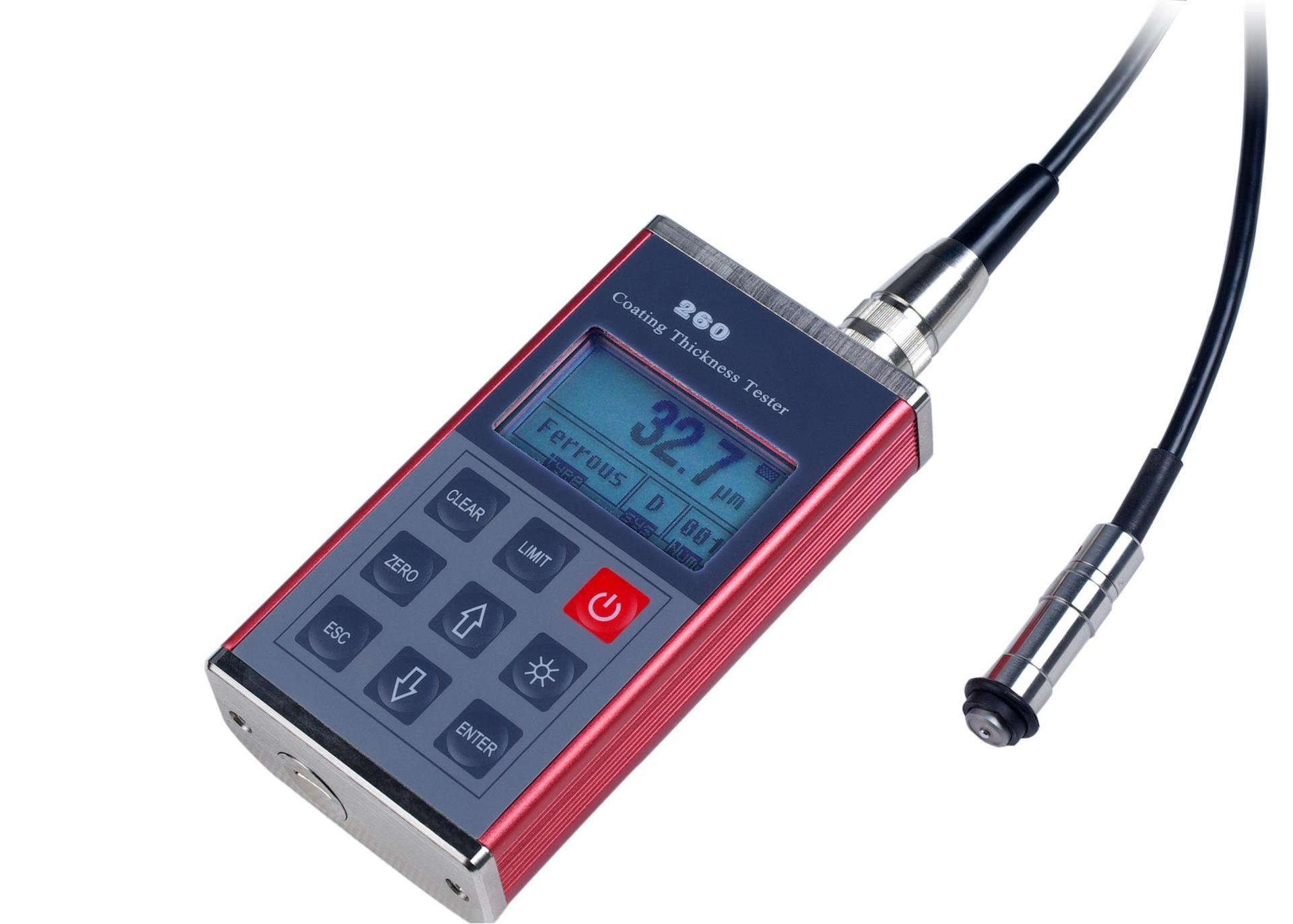

TT260A高精度涂層測厚儀
是一種經濟實用型便攜式測量儀，它能快速、無損傷、精密地進行涂、鍍層厚度的測量。既可用于實驗室，也可用于工程現場。通過使用不同的測頭，還可滿足多種測量的需要。高精度涂層測厚儀能廣泛地應用在制造業、金屬加工業、化工業、商檢等檢測領域。 數顯涂層測厚儀是材料保護專業*的儀器。 TT260A高精度涂層測厚儀的詳細介紹使用了全金屬外殼結構，更加堅固耐用，測值精準穩定，價格經濟實惠！
符合以下標準：
GB/T 4956─2003 磁性金屬基體上非磁性覆蓋層厚度測量 磁性方法 GB/T 4957--2003非磁性金屬基體上非導電覆蓋層厚度測量 渦流方法 JB/T 8393─1996 磁性和渦流式覆層厚度測量儀 JJG 889─98《磁阻法測厚儀》 JJG 818─98 《電渦流式測厚儀》 特點： 采用了磁性和渦流兩種測厚方法，即可測量磁性金屬基體上非磁性覆蓋層的厚度又可測量非磁性金屬基體上非導電覆蓋層的厚度； 可使用10種測頭(F400、F1、F1/90°、F5、F10、N400、N1、N1/90°、CN02、N10)； 具有兩種測量方式：連續測量方式（CONTINUE）和單次測量方式（SINGLE）； 具有兩種工作方式：直接方式(DIRECT)和成組方式(A-B)； 設有五個統計量：平均值（MEAN）、zui大值（MAX）、zui小值（MIN）、測試次數（NO．）、標準偏差（S．DEV）； 可采用單點校準和兩點校準兩種方法對儀器進行校準，并可用基本校準法對測頭的系統誤差進行修正； 具有存貯功能：可存貯495個測量值； 具有刪除功能：對測量中出現的單個可疑數據進行刪除，也可刪除存貯區內的所有數據，以便進行新的測量； 可設置限界：對限界外的測量值能自動報警； 具有電源欠壓指示功能； 操作過程有蜂鳴聲提示； 具有錯誤提示功能，通過屏顯或蜂鳴聲進行錯誤提示； 設有兩種關機方式：手動關機方式和自動關機方式； 原理 TT260A 涂層測厚儀采用了磁性和渦流兩種測厚方法，可無損地測量磁性金屬基體( 如鋼、鐵、合金和硬磁性鋼等 )上非磁性覆蓋層的厚度(如鉻、鋅、銅、鋁、琺瑯、橡膠、油漆等)及非磁性金屬基體(如銅、鋁、鋅、錫等)上非導電覆蓋層的厚度(如:琺瑯、橡膠、油漆、塑料等)。 a) 磁性法(F型測頭) 當測頭與覆蓋層接觸時，測頭和磁性金屬基體構成一閉合磁路，由于非磁性覆蓋層的存在，使磁路磁阻變化，通過測量其變化可導出覆蓋層的厚度。 b) 渦流法(N型測頭) 利用高頻交變電流在線圈中產生一個電磁場，當測頭與覆蓋層接觸時，金屬基體上產生電渦流，并對測頭中的線圈產生反饋作用，通過測量反饋作用的大小可導出覆蓋層的厚度。 技術參數表 | 測頭型號 | F400 | F1 | F1/90° | F5 | F10 | | 工作原理 | 磁 感 應 | | 測量范圍 | 0～400 | 0～1250 | 0～5000 | 0～10000 | | 低限分辨力 | 0.1 | 0.1 | 1 | 10 | 示值 誤差 | 一點校準(um) | ±(3%H+1) | ±(3%H+5) | ±(3%H+10) | | 二點校準(um) | ±((1～3)%H+0.7) | ±((1～3)%H+1) | ±((1～3)%H+5) | ±((1～3)%H+10) | 測 試 條 件 | zui小曲率半徑 | 凸 | 1 | 1.5 | 平直 | 5 | 10 | | zui小面積的直徑 | F3 | F7 | F7 | F20 | F40 | | 基體臨界厚度 | 0.2 | 0.5 | 0.5 | 1 | 2 | | | | | | | | | | | |
| 測頭型號 | N400 | N1 | N1/90° | CN02 | N10 | | 工作原理 | 渦 流 | 測量范圍 | 0～400 | 0～1250 | 10～200 | 0～10000 | | 低限分辨力 | 0.1 | 0.1 | 1 | 10 | 示 值 誤差 | 一點校準(um) | ±(3%H+0.7) | ±(3%H+1.5) | ±(3%H+1) | ±(3%H+25) | | 二點校準(um) | ±[(1～3%H+0.7) | ±[(1～3)%H+1.5] | ___ | ±((1～3)%H+25) | 測 試 條 件 | zui小曲率半徑 | 凸 | 1.5 | 3 | 平直 | 僅為平直 | 25 | | zui小面積的直徑 | F4 | F5 | F5 | F7 | F50 | | 基體臨界厚度 | 0.3 | 0.3 | 0.3 | 無限制 | 5mm鋁箔 | | | | | | | | | | | |
注：H——標稱值 附表2 測頭選用參考表 覆蓋層
基體 | 有機材料等非磁性覆蓋層(如:漆料、涂漆、琺瑯、搪瓷、 塑料和陽極化處理等) | | 覆蓋層厚度不超過100um | 覆蓋層厚度超過100um | 如鐵、鋼等磁性金屬 | （平面測量時）被測面積的直徑大于30mm | F400型測頭 0～400um F1型測頭 0～1250um | F1型測頭 0～1250um F5型測頭 0～5mm F10型測頭 0～10mm | 被測面積的直徑 小于30mm | F400型測頭 0～400um | F1型測頭 0～1250um F400型測頭 0～400um | | 如銅 、鋁 、黃銅 、鋅 、 錫 等 有色金屬 | 被測面積的直徑 大于10mm | N400型測頭 0～400um | N400型測頭 0～400um N10型測頭 0～10mm | 被測面積的直徑 小于10mm | N400型測頭 0～400um | N1型測頭 0～1250um N400型測頭 0～400um |
測頭選用參考表(續表) 覆蓋層
基體 | 非磁性的有色金屬覆蓋層(如:鉻、鋅、鋁、銅、錫、銀等) | | 覆蓋層厚度不超過100um | 覆蓋層厚度超過100um | 如 鐵、鋼等磁性金屬 | （平面測量時）被測面積的直徑大于30mm | F400型測頭 0～400um | F400型測頭 0～400um F1型測頭 0～1250um F5型測頭 0～5mm F10型測頭 0～10mm | 被測面積的直徑 小于30mm | F400型測頭 0～400um F1型測頭 0～1250um | F400型測頭 0～400μm F1型測頭 0～1250um | | 如銅 、鋁 、黃銅 、鋅 、 錫 等 有色金屬 | 被測面積的直徑 大于10mm | 僅用于銅上鍍鉻 N400型測頭 0～40um | -------- | | | -------- | -------- | | 塑料、印刷線路非金屬基體 | 被測面積大于7mm | CN200型測頭10～200um | CN200型測頭10～200um |
基本配置：（特殊探頭的選配請參照：選配探頭參數）
TT260A主機 1臺
F1或N1測頭 1支
校準標準片 1套
電池 2個
手提密碼箱 1個 合格證，保修卡，說明書等文字資料
通訊電纜 1個 軟件 1個 6-36（V）
|
