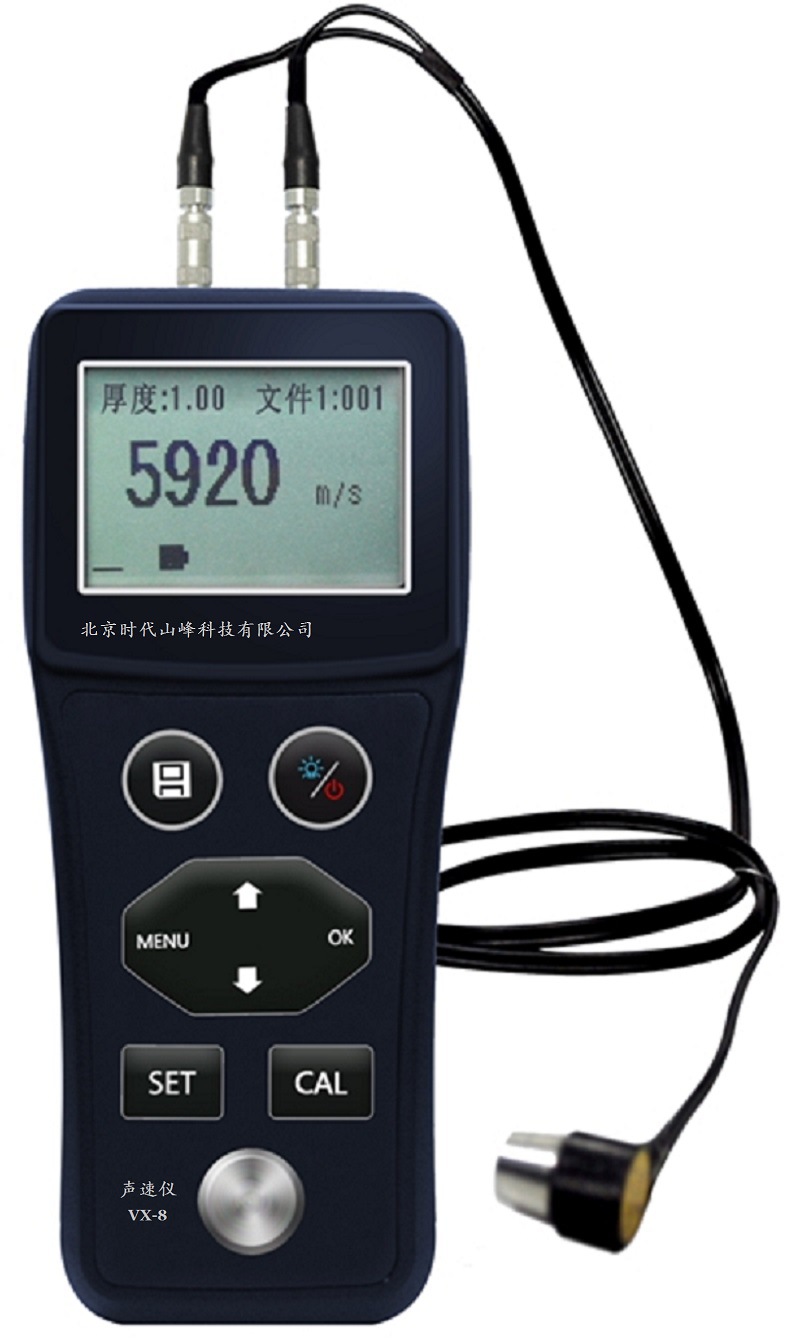

VX-8聲速儀 球化率儀 聲速測量儀 VX-8 聲速儀是一款便攜式數字超聲波聲速測量儀，采用脈沖反射超聲波測量原理，適用于超聲波能以一恒定速度在其內部傳播,并能從其背面得到反射的各種材料聲速的測量。此儀器適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的聲速并用于判斷材料的*性，可被廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域，尤其適用于球墨鑄鐵球化率的測量。 聲速儀的詳細介紹聲速儀又稱為聲速測量儀或者球化率儀，VX-8是一種手持式超聲波聲速測定儀(球化率儀)。當測量鑄件、合金或者塑料時，VX-8就會測出聲波穿過它們時的速度。因此，可得出所測材料內部組織是否緊密無缺陷。
儀器特點：
可對已知厚度試件直接進行聲速測量
采用高精度計時芯片和V-G校準模型，實現精準測量
支持多種探頭，3檔增益可調，適應多種應用場合
可對聲速、厚度等測量信息進行完整存儲
液晶顯示對比度可調，具有LED背光顯示，可在各種光線環境下使用
支持實時在線測量，主機軟件可進行升級
主要功能：
可預先設定厚度值，對聲速進行直接測量
具有零點校準功能，可對系統誤差進行修正
已知聲速可以反測厚度，以提高測量精度
具有單點測量、掃描測量等多種測量模式，可通過掃描模式尋找掃描區域內的耦合點
具有耦合狀態提示功能，直觀掌握測量狀態
具有電量指示功能，可實時顯示電池剩余電量
內置多套校準關系，可配合多種不同頻率、不同晶片尺寸的探頭使用
技術參數： 探頭規格 | 5MHZ-10（標準探頭） | 2MHZ-12 (可選配置探頭) | 厚度測量范圍（45#鋼） | 0.8~300 mm | 2.0~400 mm | 測量誤差（H<10 mm） | ±0.05 mm | ±0.05 mm | 測量誤差（H≥10 mm） | ±0.5%H mm | ±0.5%H mm | 探頭直徑 | 10mm | 12mm | 測量頻率 | 5MHz | 2MHz | 接觸溫度 | -10~60°C | -10~60°C | MIN測量管徑（45#鋼） | Ø25 x 3 mm | Ø30 x 4 mm | 顯示精度 | 1 m/s，0.01mm | 測量周期 | 4次/秒 | 聲速測量范圍 | 1 ~ 9999 m/s | 探頭校準 | 零點校準，校準試塊4.0mm（鋼） | 反測厚度 | 支持，可對已知聲速物體反測厚度 | 增益調節 | 3檔增益可調 | 測量模式 | 單點測量、掃描測量 | 屏幕顯示 | 中英文菜單可切換，F(xiàn)STN LCD顯示，帶冷光源照明背光 | 顯示內容 | 厚度、聲速、耦合狀態、電量指示、工作狀態等 | 數據存儲 | 500組測量結果，包括聲速測量值、測量厚度等相關信息 | 數據通訊 | Mini-USB接口，虛擬串口通訊，支持實時在線測量，主機程序可升級 | 數據打印 | 可選配便攜式熱敏打印機 | 工作電源 | 3節7號電池，可連續工作100小時（不開背光） | 自動關機 | 待機超時（可設置）自動關機，欠壓（低于3.2V）自動關機 | 環境溫度 | 使用溫度：-10 ~ 50 °C，存放溫度：-30 ~ 60 °C | 外形尺寸 | 150mm*70mm*30mm | 外殼材質 | ABS+PC合金 | 整機重量 | 180g |
標準配置：
主機，探頭，耦合劑，說明書，合格證，保修卡，手提箱
